TrafficView, 80mm Verkehrsinformationsdisplay

Modernes Display zur Darstellung von Verkehr und Navigation

TrafficView zeigt Verkehr auf Flarm/PowerFlarm und ADS-B • Wählbare Darstellungen: Warnungsansicht, Frontalansicht und TCAS • Entfernung, Höhe und Steigen der Ziele • Verwendung der FlarmNet Datenbank ist möglich • Das sonnenlichttaugliche 3,5”-Display (320×240 Pixel) ist unter allen Lichtverhältnissen sehr gut ablesbar • Drei Drucktaster und ein Drehschalter mit Drucktasterfunktion dienen zum Einstellen aller Parameter und zur Menüauswahl • Navigation (Wegpunkte und Aufgaben) im Luftraum

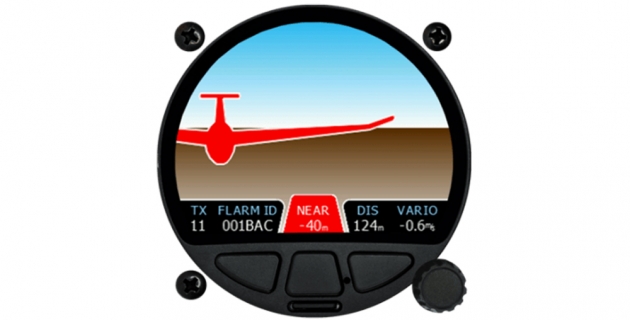

Head-On Ansicht	Aufgabenseite Luftraum, Sektoren	Verschiedene Flarmobjekte	Warnungsanzeige klassisch

Hauptfunktionen

• Flarm Mode: Flarmobjekte, ADS-B und PCAS (sofern angeschlossen)
• Neue Warnungsansicht (Segmentanzeige)
• Frontalanzeige der Warnungen (Head-On)
• TCAS Anzeige (klassisch oder mordern)
• Wegpunktnavigation
• Aufgabennavigation mit Sektoren
• Luftraumanzeige
• Near Funktion (Wegpunkte)
• Warnungen visuell und akustisch
• Darstellung in schwarz oder weiß

Setup Traffic	Setup Traffic (2)	TCAS, weiß	TCAS, schwarz

Flarm

• Flarmradar, Objekte außerhalb Zoombereich werden am Rand mit Richtung dargestellt
• Frontalwarnungsanzeige (Head-On)
• Warnungen visuell und akustisch
• TCAS Darstellung
• Objekte auf der Karte (Navigation)
• FlarmNet und persönliche Datenbank
• Flarm, ADS-B, MOde A/C (PCAS)

Navigation

• Wegpunkte
• Nearmodus
• Aufgaben mit Sektoren
• Flarmobjekte auf der Karte
• Luftraumdarstellung
• Kompatibel zum cup-Format

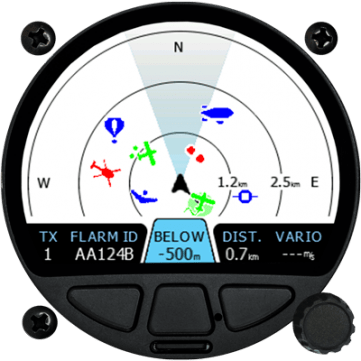

Warnungen visuell, akustisch	Verkehr, schwarz	Verkehr, weiß

Technisches Details

• Display
• Hardware
• Abmessungen
• Stromversorgung

• 16 bit Farbtiefe
  3,5” Bildschirm, sonnenlichttauglich
  1200cd
  320 x 240 Pixel Auflösung (QVGA)
  Fotosensor zur Helligkeitsregelung
• Arm Cortex M4 Prozessor mit 160MHz
  Integrierter SD-Kartenslot
  Interne SD-Karte
  Beeper für Warnungen
  1x Flarmport
  3x Drucktaster
  1x Kombischalter (Drehschalter mit Druckfunktion)
• Standard Luftfahrtausschnitt 80 mm (3,5″)
  Außenabmessungen:
   – 81x81x53 mm
  Gewicht ca. 270g
  Gehäuse aus Aluminium
• Eingang 10 – 16 VDC
  Stromverbrauch TrafficView bei 12 V
   – ca 140 mA (min. Hinterleuchtung, ohne Audio)
   – ca 190 mA (max. Hinterleuchtung, ohne Audio)
