HAWK

Messung

HAWK verwendet eine Sensorfusion und fortschrittliche Signalverarbeitung zur Abschätzung der Luftmassenbewegung.

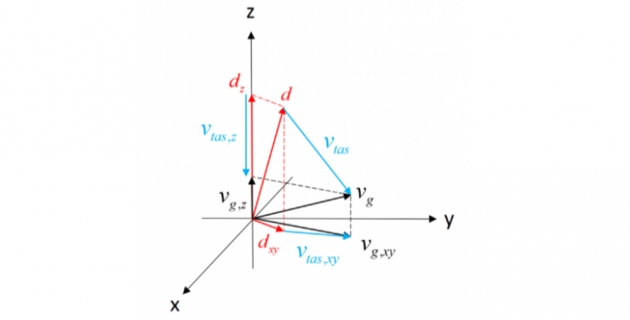

Dreidimensionales Winddreieck

HAWK arbeitet mit einem „Extended Kalman Filter (EKF)“ Algorithmus, der übergreifend alle drei Dimensionen der Luftmassenbewegung erfasst. Kein Magnetkompass benötigt.

Schnelle Ergebnisse

HAWK schätzt Windrichtung und -stärke instantan in 3 Dimensionen, das Ergebnis wird zerlegt in eine horizontale (Wind, kein Kompassmodul benötigt) und eine vertikale Komponente (Nettovariometer ohne die typischen Fehler bei Beschleunigungen und Horizontalböen).

Echtes Nettovariometer

Anders als beim klassischen TEK-Variometer, bei dem Netto eine abgeleitete Größe des Variosignals ist, misst HAWK direkt die Vertikalbewegung der Luftmasse. Eine Kompensation wird nicht benötigt, da HAWK nicht mit den Energieerhaltungssätzen arbeitet, wie dies das TEK-Vario tut. Zuverlässige Nettovarioanzeigen unabhängig von der Vorfluggeschwindigkeit und Beschleunigungen sowie Horizontalböen.
Horizontalböen werden konsequent dem Wind zugeordnet.

Windanzeige

Die Windseite zeigt den instantanen Wind (blau) und den gemittelten Wind.

2-Zeiger Variometer

Der roter Zeiger dient zur Anzeige des „klassischen“ TEK Variometers, während der blaue Zeiger die HAWK Nettovariowerte repräsentiert. Beide Zeiger werden immer auf den gleichen Wert gestellt (Vario, Netto, Relativ,….) um die Vergleichbarkeit zu gewährleisten

AHRS

Die Ergebnisse der Lageabschätzung aus HAWK können als künstlicher Horizont angezeigt werden.

Verfügbarkeit und unterstützte Hardware

• HAWK ist eine Softwarelizenz, verfügbar für Variometer S10 und S100, alle Geräte
• Für die Systeme LX80xx und LX90xx ist HAWK ebenfalls als Softwarelizenz verfügbar für alle Geräte der Generation 4 oder neuer.
• Für beide gibt es eine Testlizenz, die es ermöglicht, HAWK 100 Tage lang vollwertig zu testen (S10x ab Version 9.11, LX80xx/LX90xx ab Version 9.05).


HAWK wurde von Professor Heinrich Meyr und Peng Huang entwickelt und an LXNAV lizensiert.

Testlizenzen

Standalone Variometer S10 und S100

Die Testlizenz für S10x ist gültig für 100 Tage, sofern das S10x auf Version 9.11 oder höher gebracht wird vor der Aktivierung der Lizenz. Die 100 Tage laufen ab dem Zeitpunkt der Aktivierung auf dem S10x.
Hardware: Alle S10 und S100, gilt für Test- und Vollversion

Segelflugrechner LX90xx und LX80xx

Die Testlizenz für LX80xx / LX90xx gilt für 100 Tage ab Version 9.05 des Hauptgerätes, diese bitte vor der Freischaltung von HAWK installieren, siehe unten. Die 100 Tage laufen ab dem Zeitpunkt der Aktivierung auf dem LX80xx/LX90xx.
Hardware: LX80xx / LX90xx Hauptgerät muß Generation 4 oder höher sein, das Vario muß ein V8 oder V80 sein, dies gilt für Test- und Vollversion. Ob Ihr LX80xx oder LX90xx geeignet ist, können Sie folgendermaßen feststellen:
– Fordern Sie die Testlizenz hier an, Methode siehe weiter unten.
– Sie bekommen direkt beim Abschicken einen Hinweis, falls Ihr Gerät nicht geeignet ist.
– Ist Ihr Gerät geeignet, erhalten Sie eine e-mail mit der Lizenz.

Testlizenz hier anfordern

• Bitte füllen Sie die Eingabemaske vollständig aus.
• Geben Sie die 5-stellige Seriennummer des Gerätes ein (z.B. für S100: 33034, für LX9000: 10149),
  oder die dreistellige IGC-Seriennummer (z.B. für die Seriennummern aus dem ersten Beispiel S100: PHM, LX9000: 7TX).

• Nach Abschicken des Formulars erhalten Sie eine e-mail mit der Datei der Testlizenz. Dies kann einige Minuten dauern…
