S8 club

S8 club, der ideale Einstieg

Eigenständiges Variometer mit Sollfahrt, Navigation, GPS-Eingang, PDA/PNA-Ausgang, Horizontfunktion

Bestellformular LXNAV S8

Das Variometer S8 von LXNAV ist ein eigenständiges digitales Vario mit Sollfahrtgeber, Navigationsfunktion und Endanflugrechner • Mit GPS-Eingang und PDA/PNA-Schnittstelle • Das sonnenlichttaugliche 2¼“-Display (320×240 Pixel) ist unter allen Lichtverhältnissen sehr gut ablesbar • Drei Drucktaster und zwei Drehschalter mit Drucktasterfunktion dienen zum Einstellen aller Parameter und zur Menüauswahl • Verschiedene Skalen und Zeiger wählbar • integrierte Horizontplattform (MEMS-Technologie) • Flarmanzeigen (wenn Flarm/PowerFlarm/ADS-B als GPS-Quelle angeschlossen) • Navigation mit Luftraum (optional), Wegpunkten, Aufgaben mit Sektoren, auch AAT (optional) • Flugbuchfunktion • Zweitanzeige mit Drucktastern und Drehschaltern kann für den Doppelsitzerbetrieb angeschlossen werden • Die Clubversion ermöglicht einen günstigen Einstieg. Vier Funktionen nicht freigeschaltet.

S8 club Menü Übersicht

Hauptfunktionen der LXNAV Standalonevariometer

• Vario- und Sollfahrtfunktion mit hochpräziser Anzeige
• TE Kompensation über Düse oder elektronisch möglich
• Integrierter Logger (nicht zugelassen)
• Bluetooth als optionales Modul für den PDA-Port
• Verschiedene Variometerskalen und Zeigerformen

Varioanzeige, schmaler Zeiger Skala 2,5m/s nichtlinear	Varioanzeige, mittlerer Zeiger Skala 2,5m/s nichtlinear	Varioanzeige, dicker Zeiger Skala 2,5m/s nichtlinear

• Navigation zu Wegpunkten
• Aufgabennavigation mit Sektoren (Optional in der Clubversion)
• Luftraumanzeige und Luftraumwarnungen (Optional in der Clubversion)
• Near Funktion
• Zentrierhilfe

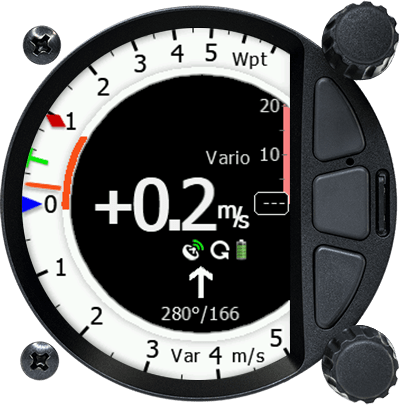

Varioseite Wegpunktmodus Skala 5m/s nichtlinear	Aufgabenseite ¹, Luftraum ¹, Sektoren ¹	Zentrierhilfe

Luftraumwarnung ¹	Luftraumwarnung kurz vor Einflug ¹	Wegpunktanzeige

• Echtzeit Windberechnung ca. 1 x pro Sekunde mit Kompassmodul (optional, in Vorbereitung)
• Optional: Horizontanzeige
• Flarmradar und -warnungen (wenn Flarm, PowerFlarm, ADS-B angeschlossen), FlarmNet
• Viele zusätzliche Informationen, wie mittleres Steigen, Aufwindsteigen, Netto, Geschwindigkeit, Statistikdaten…
• Einige nützliche Werte können zusätzlich auf der Varioskala abgelesen werden, wie z.B. mittleres Steigen (rote Raute), eingestellter McCready-Wert (blauer Pfeil) und Steigen über den Aufwind (grünes T). Der Vergleich dieser drei Werte erleichtert die Beurteilung des aktuell erreichten Steigens und des McCready-Wertes
• Vier konfigurierbare Datenfelder (Varioseite), drei konfiguerierbare Datenfelder (Navigationsseite)

Flarmradarseite mit PCAS	Einstellung der NavBoxen große Auswahl an Daten	Vier Symbole McCready Taktik direkt erfassen

• Digitale Eingänge: Vario/Sollfahrt aktiv, andere (Fahrwerks- und Klappenwarnung,…) optional in der Clubversion
• Pilotenprofile (Optional in der Clubversion)

Besonderheiten der Clubversion

Die Clubversion ermöglicht einen sehr günstigen Einstieg ind die Technologie modernster Variometer. Dies ist speziell für Vereine interessant. Es sind einige Softwareoptionen nicht freigeschaltet, diese können aber leicht nachträglich installiert werden.
Es handelt sich um folgende Funktionen:

• Luftraumanzeige
• Aufgabennavigation mit Sektoren
• Digitale Eingänge, z.B. Fahrwerkswarnung, Bremsklappenwarnung,…
• individuelle Pilotenprofile
• Anzeige des Horizonts AHRS (ist allerdings auch in der Vollversion optional)

Pilotenprofile ¹	Aufgabennavigation ¹	Digitale Eingänge ¹	Luftraumanzeige ¹

Weitere Funktionen

• Fernbedienung (optional)
• Wölbklappensensor (optional)
• Kompassmodul (Option, aktuell nicht lieferbar)
• Vorinstallierte Polaren für fast alle Segelflugzeuge
• Flugbuchfunktion
• Benutzerdefinierbare Audioeinstellungen
• Audioequalizer
• Setup mit vielfältigen Einstellungsmöglichkeiten
• Navigationsinformationen wählbar
• verschiedene Designvarianten
• Horizontanzeige (optional)

Design Weiß/Schwarz mittlere Zeigergröße Skala 5m/s linear	Design Schwarz/Schwarz schmale Zeigergröße Skala 5m/s linear	Horizontanzeige (optional) Skala 5m/s nichtlinear schmaler Zeiger

Hardwaremerkmale und Optionen

• Extrem helles 2¼““ QVGA Farbdisplay, ablesbar unter allen Lichtverhältnissen mit einstellbarer Hinterleuchtung
• Integrierte Horizontplattform (MEMS-Technologie), 3 Achsen G-Messer (+/- 8g), 3 Achsen Gyros für Intertialvario, Windberechnung (mit Kompass) und AHRS-Anzeige (optional)
• Drei Drucktaster und zwei Drehschalter mit Drucktasterfunktion zur Einstellung aller Parameter
• GPS-Eingang (bidirektional) im IGC-Standard (RJ12 Anschluss)
• 100Hz Datenrate für kurze Antwortzeiten des Varios
• PDA-Schnittstelle (bidirektional) für Kommunikation und Stromversorgung des PDA
• 1MBit CAN-Bus für Doppelsitzereinheit, Wölbklappensensor Kompassmodul
• Vario/Sollfahrt, Priorität und vier weitere Eingänge (optional in Clubversion)

Fernbedienungen, verschiedene Bauformen	Kompassmodul für Echtzeit Windberechnung	Doppelsitzerzweitgerät S80D / S100D

Wölbklappensensor erfasst Iststellung	CAN-bridge	FLARM-Warnung wenn Flarm / PowerFlarm angeschlossen

• Option: Zweitgerät für Doppelsitzer S8D, S10D (auch S80D, S100D)
• Option: Kompassmodul für Echtzeit Windberechnung (aktuell nicht lieferbar)
• Option: Wölbklappensensor
• Option: Fernbedienungen für verschiedene Flugzeugtypen

Zusammenfassung technischer Details

• Display
• Hardware
• Anschlüsse
• Abmessungen
• Stromversorgung
• Optionen

• 65335 Farben
  2¼“ Bildschirm, 1200 nits
  320 x 240 Pixel Auflösung (QVGA)
  ALS, Photosensor zur Regelung der Hinterleuchtung
• Arm Cortex M4 Prozessor mit 160MHz
  1Mbit CAN-Bus zum Anschluss der S10 Doppelsitzereinheit und von Optionen
  Inertialplattform (MEMS-Technologie):
  – 3 Achsen G-Masser (+/-8g)
  – 3 Achsen Kreisel
  GPS-Eingang
  Hochauflösendes Vario
  Hochauflösender Höhensensor bis 16.000m (ca. 52.000ft)
  Logger (nicht zugelassen)
  PDA Schnittstelle auf RS232-Pegel und TTL-Pegel für PDA/PNA Geräte. Mit 5V-Stromversorgung
  Bluetooth optional als Modul für den PDA-Port
  SD-Karten Slot
  Audioausgang mit Equalizer und Sprachausgabe
• GPS-Port. Ein- und Ausgang auf RS232-Pegel
  PDA-Port. Ein- und Ausgang auf RS232- und TTL-Pegel mit 5V Ausgang (max. 2A)
  Digitale Eingänge: Vario/Sollfahrt und Vario Priorität
  4 weitere digitale Eingänge (Vario/Sollfahrt, Fahrwerk, Bremsklappen,…) optional
  1Mbit CAN-Bus zum Anschluss der S10 Doppelsitzereinheit und von Optionen
  Audio Ausgang
  Bluetooth optional als Modul für den PDA-Port
• Standard Luftfahrtausschnitt 57 mm (2¼“)
  Panelausschnitt S8
  Außenabmessungen:
   – 61x61x95 mm (ohne Stecker)
  Gewicht ca. 330g
• Eingang 6-16 VDC
  Stromverbrauch S8 bei 12 V
   – ca 120 mA (min. Hinterleuchtung, ohne Audio)
   – ca 180 mA (max. Hinterleuchtung, ohne Audio)
  Stromverbrauch S8D bei 12 V
   – ca 90 mA (max. Hinterleuchtung)
• Doppelsitzer Zweitsystem: S8D Doppelsitzereinheit, S100D, S10D, S80D alternativ möglich
  Kompassmodul zur schnellen Windberechnung (in Vorbereitung)
  Fernbedienung zur Montage als Knüppelgriff
  Wölbklappensensor
  Lagereferenzanzeige über AHRS nach Freischaltung
  Bluetoothmodul
  Oudie
  Nano, Nano³,Nano⁴, PowerMouse, uvm. (als GPS-Quelle)
