ADI2

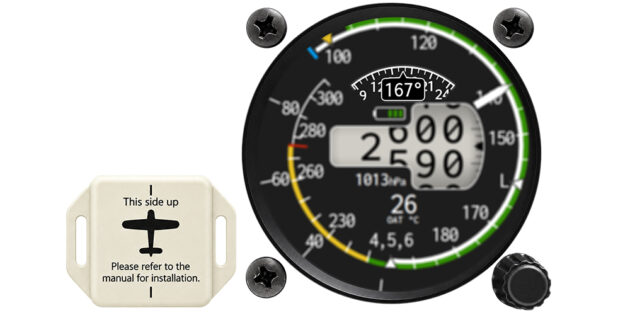

Air Data Indicator 2 – Flugdatenanzeige

Digitale Anzeige für IAS, Höhe, Vario und OAT – EASA STC

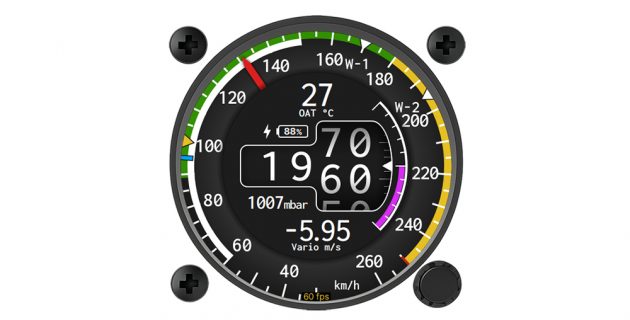

Anzeige von Fluggeschwindigkeit, Höhe, Vertikalgeschwindigkeit und Außentemperatur (OAT) • Digitale Drucksensoren • Das sonnenlichttaugliche 2¼“ bzw. 3,5″ Display (320×240 Pixel) ist unter allen Lichtverhältnissen sehr gut ablesbar • Ein Kombischalter (Drücken/Drehen) dient zum Einstellen aller Parameter und zur Menüauswahl • Backup-Batterie für bis zu 3h • Verschiedene Farben, Skalen und numerische Felder wählbar • Standard 57mm und 80mm Einbaugröße • EASA STC für 494 verschiedene Luftfahrzeugtypen und -modelle.

Vorbestellungen jetzt möglich. Bei Bestellung bis 15.01.2026 nur 1059,10 inkl. MWSt (890,- ex. VAT)

Grundfunktionen des Air Data Indicator 2

• hochpräzise Anzeige von Fahrt, Höhe, vertikaler Geschwindigkeit und OAT
• EASA STC für 494 Flugzeugtypen und -modelle
• Hochpräzise Drucksensoren
• Drei Methoden zur Berechnung der TAS
• Auflösung in der Vertikalen bis zu 10cm
• Intuitive Bedienung über Kombischalter (Drücken + Drehen)

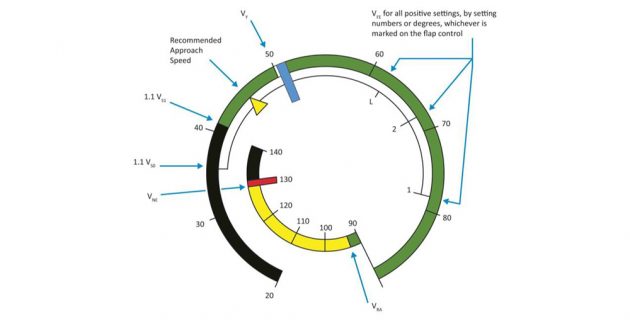

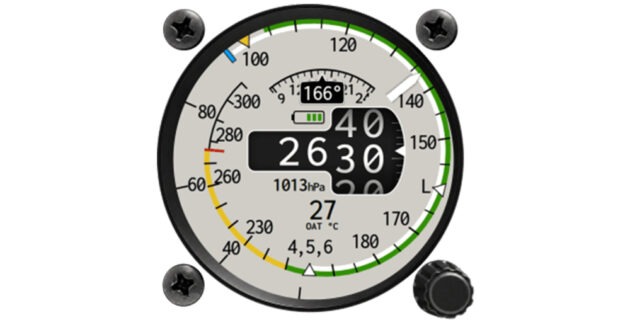

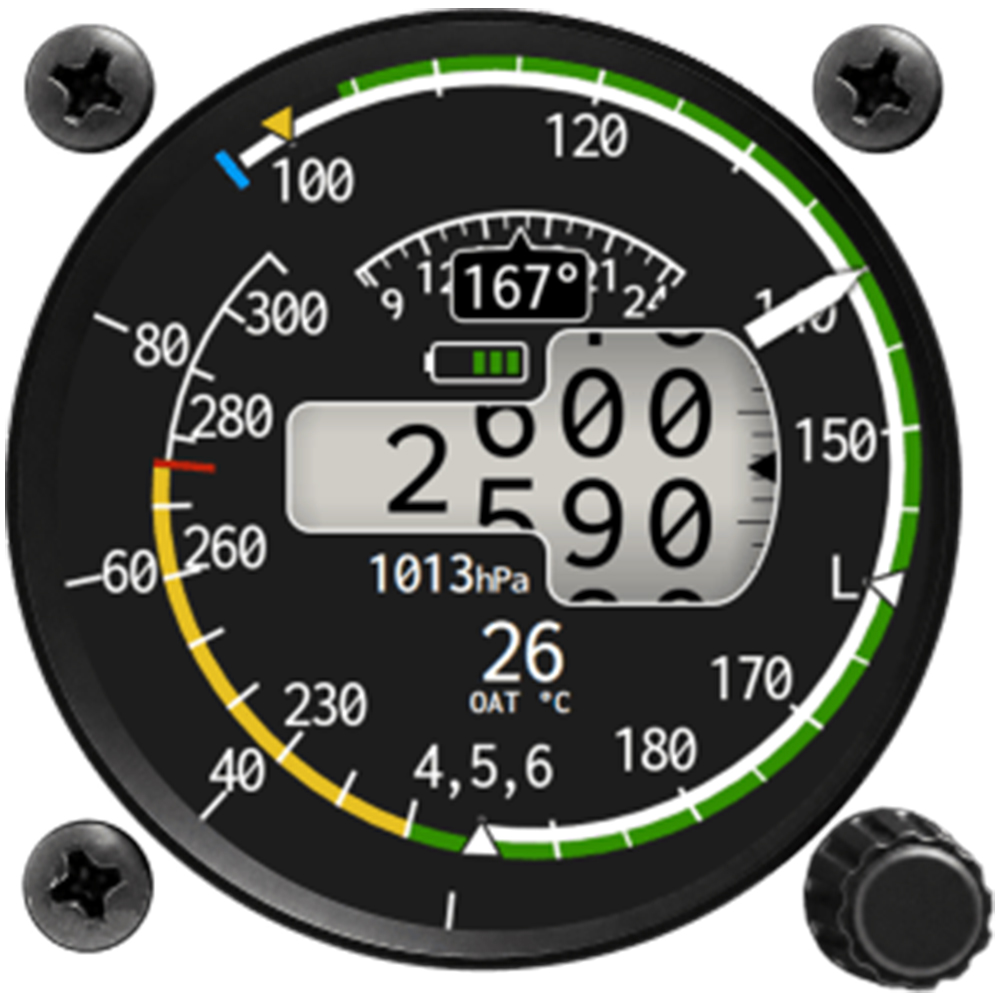

• Skalen, Farben, Numerische Felder personalisierbar
• Backup-Batterie für bis zu 3h

IAS und TAS Der ADI2 bietet 3 Methoden zur Berechnung der True Airspeed. „Altitude only“ ist der Standard Rückgriff, wenn die Sonde zur Messung der Außentemperatur nicht zur Verfügung steht. „Altitude + OAT“ liefert verbesserte Genauigkeit durch Korrektur von Dichteänderungen. „Altitude + OAT + Compressibility“ schließlich bietet höchste Präzision, speziell für schnelle Flugzeuge, durch Einbeziehen der Kompressibilität von Luft. Die Einheiten sind wählbar metrisch, angloamerikanisch oder nach persönlicher Vorliebe.

Höhenmesser Der ADI2 kommt mit einem hochgenauen 24-bit Drucksensor für die barometrische Höhe, was eine Auflösung von bis zu 10cm ermöglicht. Dies bietet ausnehmend genaue Messung von atmosphärischen Werten und Elevation. Das QNH kann schnell und intuitiv über den Kombidrehschalter angepasst werden. Die Einheiten sind wählbar metrisch, angloamerikanisch oder nach persönlicher Vorliebe.

Variometer Der ADI2 verfügt auch über ein personalisierbares Variometer, mit einstellbaren Filterwerten für eine fein anpassbare Charakteristik des Varios. Die Einheiten sind wählbar (fpm, kts, m/s).	Druck/Drehschalter Der Kombischalter (Drücken/Drehen) wird zum Einstellen des QNH und zum Setup des Gerätes verwendet

Zulassungsdokumente

AFM Supplement ADI2 2025	1.00	19.10.2025
Certificate	1.0	06.11.2025
EASA approved models, AML	1.00	06.11.2025

Zusammenfassung technischer Details

• Display
• Hardware
• Anschlüsse
• Abmessungen
• Stromversorgung

• 16 bit Farben
  2¼“ oder 3,5″ Bildschirm, 1200 cd
  320 x 240 Pixel Auflösung (QVGA)

• Arm Cortex M4 Prozessor mit 160MHz
  Hochauflösende Drucksensoren
  1x Druck/Drehschalter
  2 GB interner Speicher
  Aluminium Gehäuse

• SubD 9-pol Anschlußbuchse
  Micr SD-Kartenslot

• Standard Luftfahrtausschnitt 57 mm (2¼“) oder
  Standard Luftfahrtausschnitt 80 mm (3,5″)
  Außenabmessungen:
   – 62mm x 62mm x 40 mm oder
   – 81mm x 81mm x 45mm
  Gewicht ca. 200g resp. 315g

• Eingang 8-32 VDC
  Stromverbrauch bei 12 VDC
   – ca 90 mA – ca 140 mA
