Nano³ Logger mit Navigation

Nano³

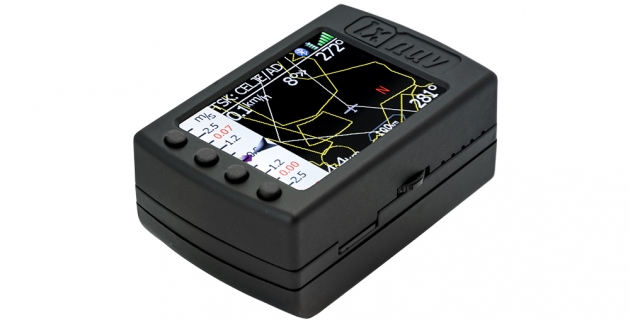

Der kleinste zugelassene Logger mit QVGA-Display. Uneingeschränkte IGC-Zulassung. Mit integrierter GPS-Antenne, Li-Ionen Akku, Bluetooth Technologie und sonnenlichttauglichem QVGA-Display

Bestellformular Nano³ IGC-Logger

Der Flugdatenrekorder Nano³ ist der aktuell kleinste Logger mit QVGA-Display, der nach den höchsten Anforderungen der IGC zugelassen ist. • Neu:, Endanflugrechner und Windberechnung • Verschlüsselung mit 2048 bit • Integriert ist ein 56-Kanal GPS-Modul mit fester Antenne. • Die eingebaute Batterie ermöglicht einen unabhängigen Betrieb von bis zu 14 Stunden ohne Powermanagement. Mit Powermanagement ist autarker Betrieb bis 30 Stunden möglich. • Das integrierte Bluetoothmodul wird zum Datentransfer zum PDA verwendet, aber auch eine serielle Verbindung ist möglich. • Fünf LEDs zeigen den aktuellen Status des Nano³ an, wenn das Display ausgeschaltet ist • Der Nano³ verfügt über 4GB Speicher. Die Flugdaten werden direkt im IGC-Format abgelegt und können über USB-Verbindung heruntergeladen werden. • Die Batterie wird geladen, wenn der Logger an einem Computer angeschlossen ist oder über das mitgelieferte Ladegerät oder über ein spezielles Bordkabel (NanoPower). • Nano³ Updates erfolgen automatisch bei Start des Konfigurationsprogrammes, sofern der angeschlossene PC über eine aktive Internetverbindung verfügt.

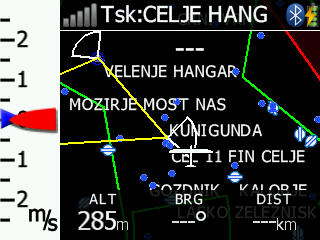

Nano³ Setup-Menü	Luftraum, Flugplätze, Wegpunkte (Variofunktion an)	Navigationsseite mit NavBoxen (u.a. Anflughöhe)

Hauptmerkmale

• Zugelassen nach den höchsten IGC-Spezifikationen mit 2048 Bit Verschlüsselung
• Eingebautes hochauflösendes Variometer
• Variolautstärke einstellbar
• Endanflugrechner
• Windberechnung
• Luftraumanzeige (Dateien im CUB-Format)
• Anzeige der Aufgaben
• Navigation nach Wendepunkten und Aufgaben (Dateien im CUP-Format)
• Inertialplattform: 3 Achsen G-Messer, 3 Achsen Kreisel
• „Plug and Play“ USB-Schnittstelle (Massespeicher)
• Kompatibel mit diesen Betriebssystemen: MS Win, Linux, Mac OS
• Ca. 28000 Stunden Flugdatenspeicher (bei 1sec Aufzeichnungsintervall). Entspricht mehr als 3 Jahren Non Stop Aufzeichnung bei 1 Punkt pro Sekunde.

Nano³ Setup-Menü für Luftraumdarstellung	Definition Flugzeug und Polare	Wegpunktnavigation (Windsymbol)

• Flüge im IGC-Format, Auslesen über USB
• Blue Tooth integriert (SPP)
• Bluetooth mit dem Schiebeschalter einfach ein- bzw. auszuschalten
• Einfachste Bedienung (Anschalten und fliegen)
• Eindeutige Anzeigen über die LED’s, falls das Display ausgeschaltet ist
• Motorlaufzeitsensor (ENL)
• Interner Drucksensor für Höhen bis zu 16.000m
• Automatische Abschaltung nach der Landung (wählbar)
• Aufzeichnungsstart beim Einschalten möglich (Interessant für Fußgänger oder Paraglider)
• Nano Config Software zum Einstellen und Deklarieren von Aufgaben (für PC und Android)

Nano³ Setup-Menü für Windberechnung	Setup-Menü für Aufgabensektoren	Setup-Menü für NavBoxen

Technische Details

• Hardware
• Display
• Schnittstellen
• Abmessungen
• Optionen

• ARM M4 Core Prozessor mit 60MHz
  4GB Speicherplatz
  Druck- und Schiebeschalter zur Bedienung
  Vier weitere Navigationstasten
  56-Kanal GPS-Empfänger
  Motorlaufzeitsensor (ENL)
  Interner Drucksensor für Höhen bis zu 16.000m
  Hochauflösendes Vario (Technologie des V9/V80 Variometer)
  Eingebauter Piezo-Variolautsprecher
  Inertialplattform: 3 Achsen G-Messer, 3 Achsen Kreisel
  Eingebaute Li-Ionen Batterie mit intelligentem Powermanagement
  14 Stunden Betriebszeit mit eingeschaltetem Display
  30 Stunden Betriebszeit mit Powermanagement
  Einfaches Laden bei Anschluß an den USB-Port eines PC, über ein Ladegerät oder einen speziellen Bordkabelsatz
  Robustes ABS Plastikgehäuse

• Sonnenlichttaugliches Farbdisplay (Retina)
  Auflösung QVGA (320 x 240 Pixel)
  262144 Farben

• USB-Schnittstelle (als Massespeicher)
  Serielle Schnittstelle RS232 Pegel zum PDA
  Bluetooth Schnittstelle zu PNA oder Smartphone

• 65 x 42 x 22mm (L x B x H)
  Gewicht ca. 66g

• Nano Power DC-DC Konverter Eingang bis zu 24V, Ausgang 5V/1A
  Verbindungskabel zu Oudie
  Verbindungskabel zu PDA/PNA (IPAQ38xx und pinkompatible)
  Verbindungskabel zu Standard seriell RS232 (DB9)
  Verbindungskabel zu RJ11 (IGC standard)
  Verbindungskabel zu HP310, V2,…
  Verbindungskabel zu S7, S8x und anderen Geräten als GPS-Quelle

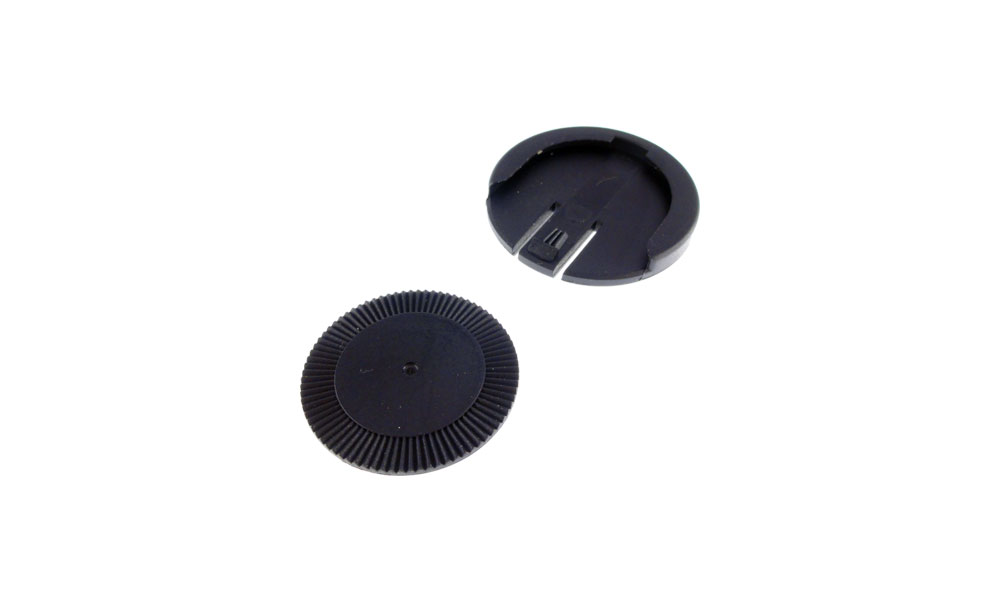

  Nano³ Montagehalter
