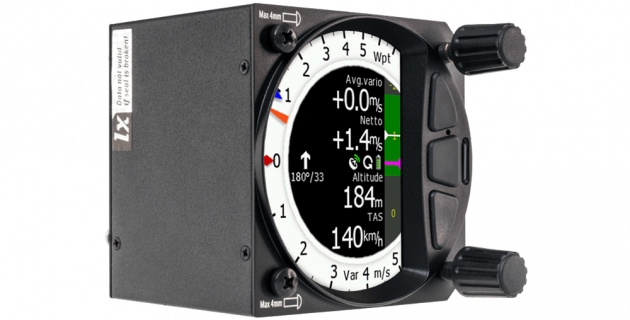

Das Variometer S100 von LXNAV ist ein eigenständiges digitales Vario mit Sollfahrtgeber, Navigationsfunktion und Endanflugrechner • Integriertes GPS und IGC_Logger mit ENL • Eine Backup Batterie sorgt für Ausfallsicherheit • Bluetooth integriert • PDA/PNA-Schnittstelle • Das sonnenlichttaugliche 3,5”-Display (320×240 Pixel) ist unter allen Lichtverhältnissen sehr gut ablesbar • Drei Drucktaster und zwei Drehschalter mit Drucktasterfunktion dienen zum Einstellen aller Parameter und zur Menüauswahl • Verschiedene Skalen und Zeiger wählbar • integrierte Horizontplattform (MEMS-Technologie) • Flarmanzeigen (wenn Flarm/PowerFlarm/ADS-B angeschlossen) • Navigation mit Luftraum, Wegpunkten und Aufgaben (mit Sektoren, auch AAT) • Luftraumwarnungen • Zweitanzeige mit Drucktastern und Drehschaltern kann für den Doppelsitzerbetrieb angeschlossen werden • 3D Windberechnung in Echtzeit über HAWK (optional)
![]() |
![]() |
![]() |
![]() |
Varioanzeige, schmaler Zeiger Skala 2,5m/s nichtlinear |
Varioanzeige, mittlerer Zeiger Skala 2,5m/s nichtlinear |
Varioanzeige, dicker Zeiger Skala 2,5m/s nichtlinear |
![]() |
![]() |
![]() |
Varioseite Wegpunktmodus Skala 5m/s nichtlinear |
Aufgabenseite Luftraum, Sektoren |
Zentrierhilfe |
![]() |
![]() |
![]() |
Luftraumwarnung | Luftraumwarnung kurz vor Einflug |
Liste nächster Wegpunkte |
![]() |
![]() |
![]() |
Flarmradarseite mit PCAS |
Einstellung der NavBoxen Skala hier 10m/s, nichtlinear |
Vier Symbole McCready Taktik direkt erfassen |
![]() |
![]() |
![]() |
Design Weiß/Schwarz mittlere Zeigergröße Skala 5m/s linear |
Design Weiß/Weiß mittlere Zeigergröße Skala 5m/s linear |
Horizontanzeige (optional) Skala 5m/s nichtlinear schmaler Zeiger |
![]() |
![]() |
![]() |
Fernbedienungen, verschiedene Bauformen | HAWK für 3D Echtzeit Windberechnung | Doppelsitzerzweitgerät S10D/S100D |
![]() |
![]() |
![]() |
Wölbklappensensor erfasst Iststellung |
Menü für Funkbridge | NMEA Ausgabe |
Funktion | |||
---|---|---|---|
Inertialplattform | ![]() |
![]() |
![]() |
GPS | ![]() |
![]() |
![]() |
HAWK | ![]() |
![]() |
|
Düsenkompensation (klass. TEK) | ![]() |
![]() |
![]() |
Elektronische Kompensation (klass. TEK) | ![]() |
![]() |
![]() |
Ausschnitt | |||
Interne Batterie | ![]() |
![]() |
![]() |
SD-Karte | ![]() |
![]() |
![]() |
IGC-Logger | ![]() |
![]() |
![]() |
Bluetooth | ![]() |
![]() |
|
PDA-Port | ![]() |
![]() |
![]() |
Aufgabennavigation | ![]() |
![]() |
![]() |
Wegpunktnavigation | ![]() |
![]() |
![]() |
Luftraum | ![]() |
![]() |
![]() |
AHRS | ![]() |
||
Flarmanzeige | ![]() |
![]() |
![]() |
Clubversion | ![]() |
![]() |
![]() |
* = Lizenz. Eine Lizenz ist an das Gerät mit der SN gebunden, für welches sie erworben wurde. Lizenzen sind nicht übertragbar
** = Hardware
65335 Farben
3,5” Bildschirm, 1200 nits
320 x 240 Pixel Auflösung (QVGA)
ALS, Photosensor zur Regelung der Hinterleuchtung
Arm Cortex M4 Prozessor mit 160MHz
1Mbit CAN-Bus zum Anschluss der Doppelsitzereinheit und von Optionen
Inertialplattform (MEMS-Technologie):
– 3 Achsen G-Masser (+/-8g)
– 3 Achsen Kreisel
56-Kanal GPS-Modul
Hochauflösendes Vario
Hochauflösender Höhensensor bis 16.000m (ca. 52.000ft)
Logger mit unbeschränkter IGC-Zulassung
PDA Schnittstelle auf RS232-Pegel und TTL-Pegel für PDA/PNA Geräte. Mit 5V-Stromversorgung
Bluetooth integriert
SD-Karten Slot
Audioausgang mit Equalizer und Sprachausgabe
FlarmPort. Ein- und Ausgang auf RS232-Pegel
PDA-Port. Ein- und Ausgang auf RS232- und TTL-Pegel mit 5V Ausgang (max. 2A)
6 digitale Eingänge (Vario/Sollfahrt, Fahrwerk, Bremsklappen,…)
1Mbit CAN-Bus zum Anschluss der Doppelsitzereinheit und von Optionen
Audio Ausgang
Bluetooth integriert
Standard Luftfahrtausschnitt 80 mm (3,5″)
Panelausschnitt S100
Außenabmessungen:
– 81x81x64 mm
Gewicht ca. 515g
Eingang 10 – 16 VDC
Stromverbrauch S100 bei 12 V
– ca 250 mA (min. Hinterleuchtung, ohne Audio)
– ca 340 mA (max. Hinterleuchtung, ohne Audio)
Stromverbrauch S80D bei 12 V
– ca 90 mA (min. Hinterleuchtung)
– ca 140 mA (max. Hinterleuchtung)
Backup-Batterie integriert
Doppelsitzer Zweitsystem: S100D, S10D alternativ möglich
3D Windberechnung in Echtzeit über HAWK (optionale Freischaltung)
Fernbedienung zur Montage als Knüppelgriff
Wölbklappensensor
Lagereferenzanzeige über AHRS nach Freischaltung
