S10 Variometersystem 57mm

S10, 57mm Standalone Variometersystem

Eigenständiges Variometer mit IGC-Logger (und ENL) ohne Einschränkung, Backup Batterie, Bluetooth, Sollfahrt, Navigation, GPS integriert, PDA/PNA-Ausgang, Horizontfunktion (optional), HAWK-fähig

Das Variometer S10 von LXNAV ist ein eigenständiges digitales Vario mit Sollfahrtgeber, Navigationsfunktion und Endanflugrechner• 3D Windberechnung in Echtzeit über HAWK(optional) • HAWK Nettovario (optional) und klassisches TEK-Vario (elektronisch oder düsenkompensiert • Integriertes GPS und IGC_Logger mit ENL • Eine Backup Batterie sorgt für Ausfallsicherheit • Bluetooth integriert • PDA/PNA-Schnittstelle • Das sonnenlichttaugliche 2¼“-Display (320×240 Pixel) ist unter allen Lichtverhältnissen sehr gut ablesbar • Drei Drucktaster und zwei Drehschalter mit Drucktasterfunktion dienen zum Einstellen aller Parameter und zur Menüauswahl • Verschiedene Skalen und Zeiger wählbar • integrierte Horizontplattform (MEMS-Technologie), Anzeige optional • Horizont auch über HAWK (optional) • Flarmanzeigen (wenn Flarm/PowerFlarm/ADS-B angeschlossen) • Navigation mit Luftraum, Wegpunkten und Aufgaben (mit Sektoren, auch AAT) • Luftraumwarnungen • Zweitanzeige mit Drucktastern und Drehschaltern kann für den Doppelsitzerbetrieb angeschlossen werden

S10 Menü Übersicht

Hauptfunktionen

• Vario- und Sollfahrtfunktion mit hochpräziser Anzeige
• Integriertes GPS
• Bluetooth integriert
• Backup Batterie integriert
• Verschiedene Variometerskalen und Zeigerformen

Varioanzeige, schmaler Zeiger Skala 2,5m/s nichtlinear	Varioanzeige, mittlerer Zeiger Skala 2,5m/s nichtlinear	Varioanzeige, dicker Zeiger Skala 2,5m/s nichtlinear

• TE Kompensation über Düse oder elektronisch möglich
• Navigation zu Wegpunkten
• Aufgabennavigation mit Sektoren
• Luftraumanzeige und Luftraumwarnungen
• Near Funktion
• Zentrierhilfe

Varioseite Wegpunktmodus Skala 5m/s nichtlinear	Aufgabenseite Luftraum, Sektoren	Wegpunktseite, Luftraum Design schwarz/schwarz

Luftraumwarnung	Luftraumwarnung kurz vor Einflug	Zentrierhilfe

• 3D Windberechnung in Echtzeit über HAWK (optionale Freischaltung)
• Optional: Horizontanzeige
• Flarmradar und -warnungen (wenn Flarm, PowerFlarm, ADS-B angeschlossen), FlarmNet
• Viele zusätzliche Informationen, wie mittleres Steigen, Aufwindsteigen, Netto, Geschwindigkeit, Statistikdaten…
• Einige nützliche Werte können zusätzlich auf der Varioskala abgelesen werden, wie z.B. mittleres Steigen (rote Raute), eingestellter McCready-Wert (blauer Pfeil) und Steigen über den Aufwind (grünes T). Der Vergleich dieser drei Werte erleichtert die Beurteilung des aktuell erreichten Steigens und des McCready-Wertes
• Vier konfigurierbare Datenfelder (Varioseite), drei konfiguerierbare Datenfelder (Navigationsseite)

Flarmradarseite mit PCAS	Einstellung der NavBoxen große Auswahl an Daten	Vier Symbole McCready Taktik direkt erfassen

• Digitale Eingänge (Vario/Sollfahrt, Fahrwerks- und Klappenwarnung,…)
• Pilotenprofile

HAWK Windberechnung in Echtzeit

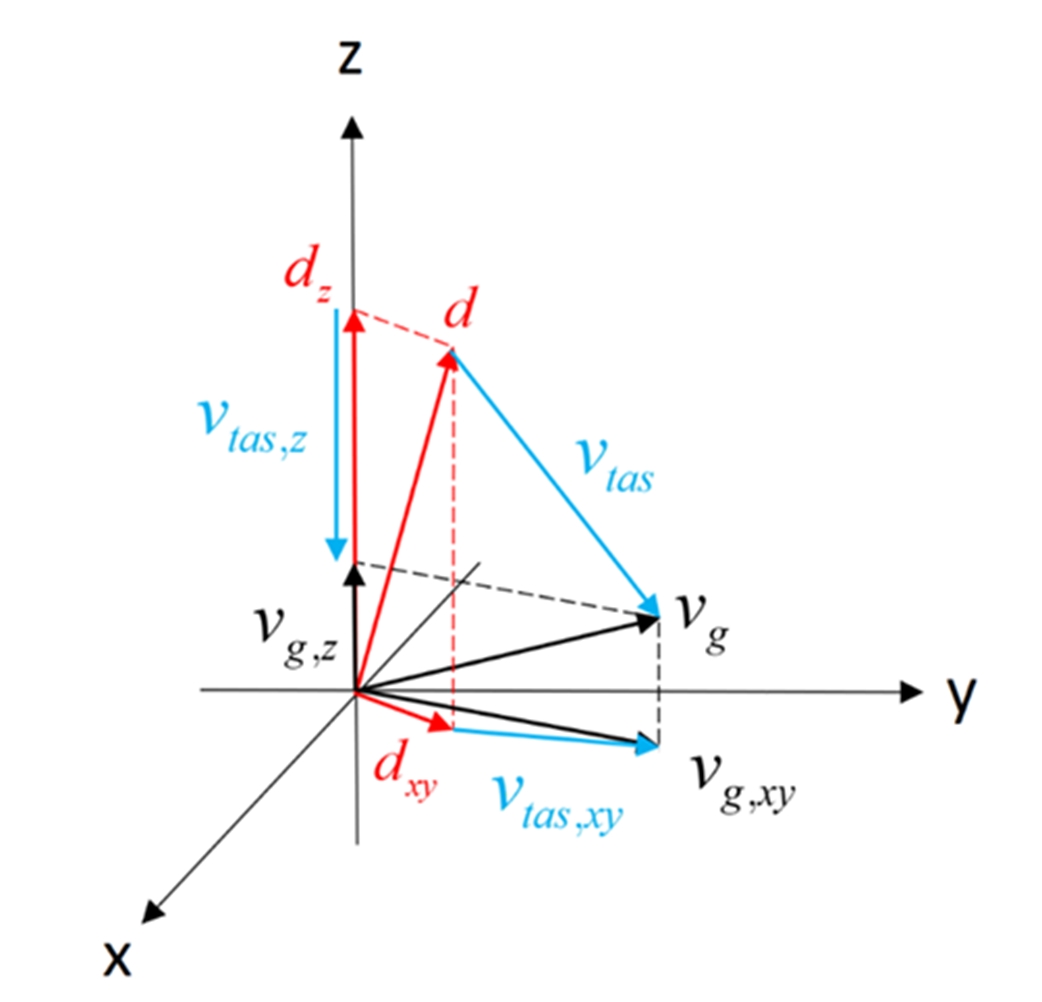

Echtzeitwind Die HAWK PLattform (EKF) schätzt Windrichtung und -stärke instantan, und zwar horizontal (Wind) und vertikal (beschleunigungsfreies Nettorvariometer).	Vario ohne Kompensation Eine Kompensation wird nicht benötigt, da EKF nicht mit den Energieerhaltungssätzen arbeitet. Zuverlässige Nettovarioanzeigen unabhängig von der Vorfluggeschwindigkeit

Mehr Informationen zum HAWK System

Weitere Funktionen und Optionen

• Fernbedienung (optional)
• Wölbklappensensor (optional)
• Vorinstallierte Polaren für fast alle Segelflugzeuge
• Flugbuchfunktion
• Benutzerdefinierbare Audioeinstellungen
• Audioequalizer
• Setup mit vielfältigen Einstellungsmöglichkeiten
• Navigationsinformationen wählbar
• verschiedene Designvarianten
• Horizontanzeige (optional)

Design Weiß/Schwarz mittlere Zeigergröße Skala 10m/s nichtlinear	Design Weiß/Weiß mittlere Zeigergröße Skala 5m/s linear	Horizontanzeige (optional) Skala 5m/s nichtlinear schmaler Zeiger

Hardwaremerkmale und Optionen

• Integriertes GPS
• Integrierter IGC-Logger mit ENL
• Bluetooth integriert
• Backup Batterie integriert
• Extrem helles 3,5″ QVGA Farbdisplay, ablesbar unter allen Lichtverhältnissen mit einstellbarer Hinterleuchtung
• Integrierte Horizontplattform (MEMS-Technologie), 3 Achsen G-Messer (+/- 8g), 3 Achsen Gyros
• Drei Drucktaster und zwei Drehschalter mit Drucktasterfunktion zur Einstellung aller Parameter
• FLARM-Eingang (bidirektional) im IGC-Standard (RJ12 Anschluss)
• 100Hz Datenrate für kurze Antwortzeiten des Varios
• PDA-Schnittstelle (bidirektional) für Kommunikation und Stromversorgung des PDA
• 1MBit CAN-Bus für Doppelsitzereinheit, Wölbklappensensor, Kompassmodul, Funkbridge
• Digitale Eingänge: Vario/Sollfahrt, Priorität und vier weitere Eingänge

Fernbedienungen, verschiedene Bauformen	HAWK für 3D Echtzeit Windberechnung	Doppelsitzerzweitgerät S10D/S100D

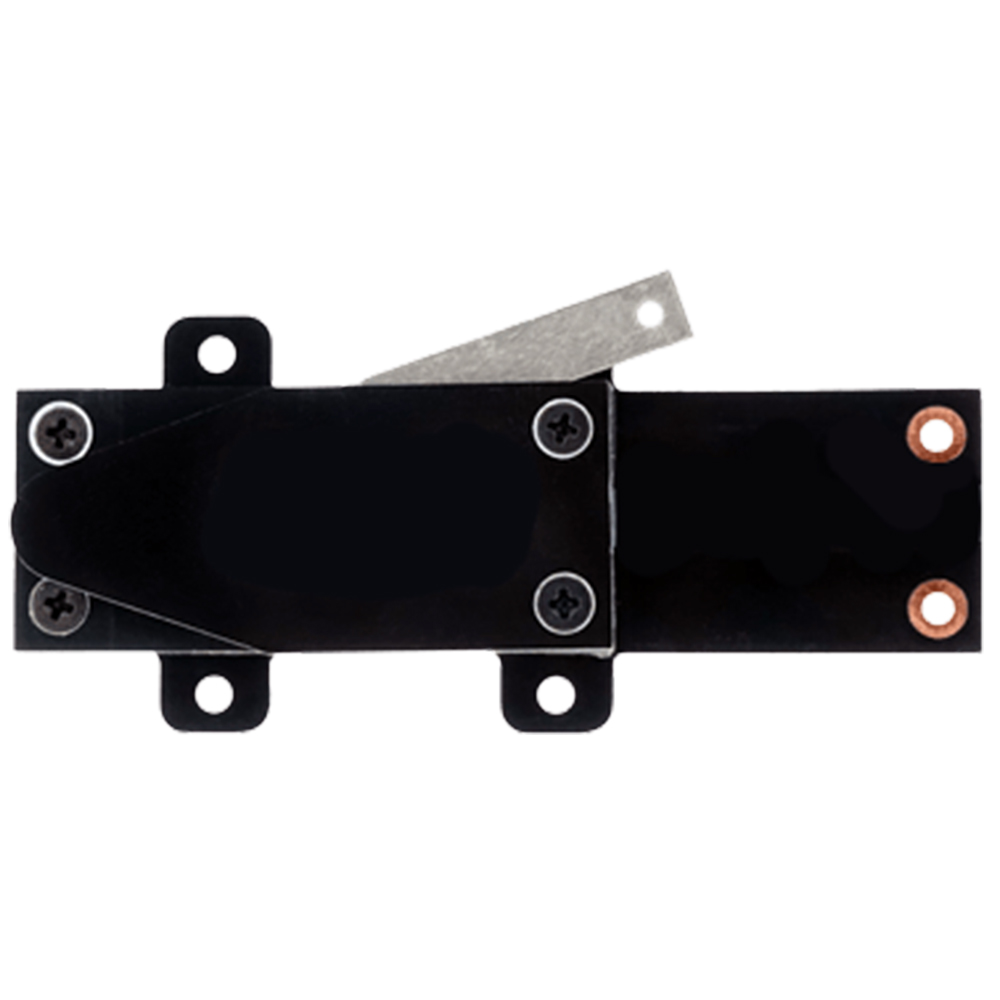

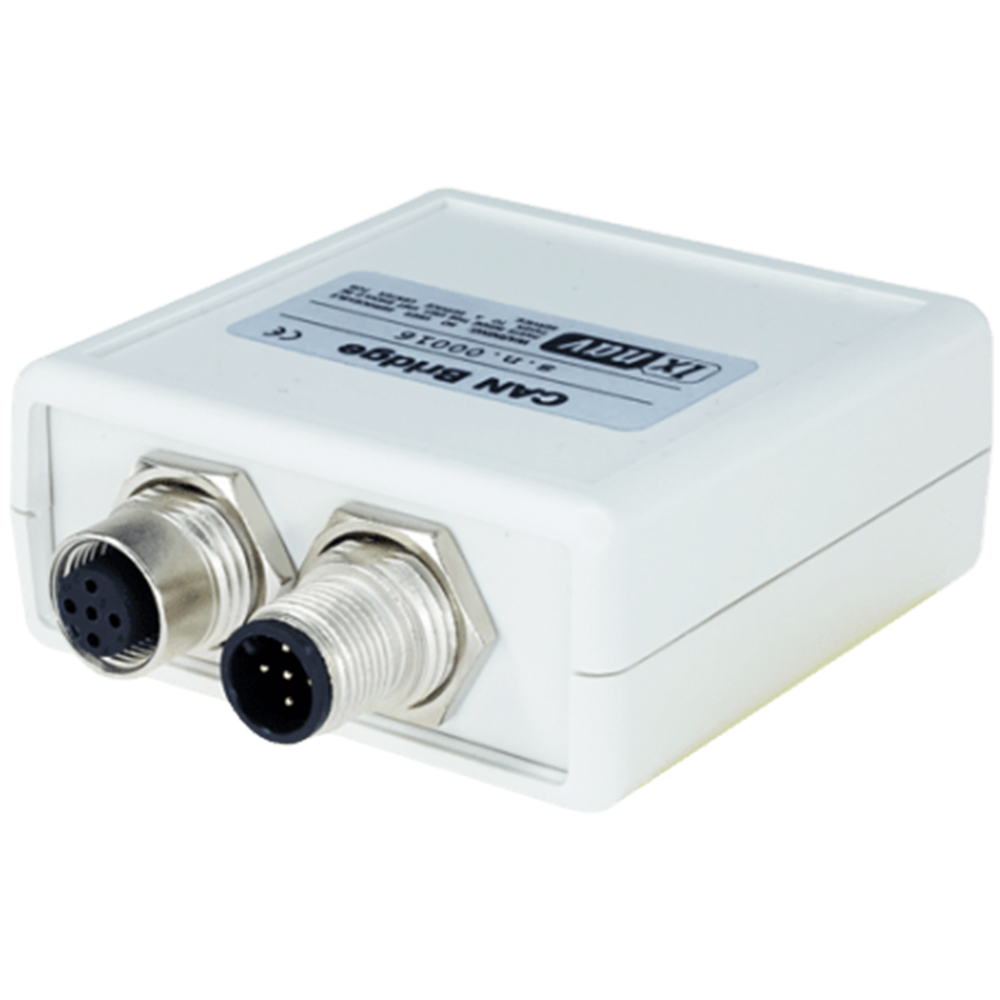

Wölbklappensensor erfasst Iststellung	CAN-bridge	FLARM-Warnung wenn Flarm / PowerFlarm angeschlossen

• Option: Zweitgerät für Doppelsitzer S10D, S100D
• 3D Windberechnung in Echtzeit über HAWK (optionale Freischaltung)
• Option: Wölbklappensensor
• Option: Fernbedienungen für verschiedene Flugzeugtypen
• Option CAN-Bridge

Konfigurationen

Funktion	S8/S80	S10/S100	SxHAWK
Inertialplattform
GPS
HAWK		Optional*
Düsenkompensation (klass. TEK)
Elektronische Kompensation (klass. TEK)
Ausschnitt	57/80mm	57/80mm	57/80mm
Interne Batterie
SD-Karte
IGC-Logger
Bluetooth	Optional**
PDA-Port
Aufgabennavigation
Wegpunktnavigation
Luftraum
AHRS	Optional*	Optional*
Flarmanzeige
Clubversion

* = Lizenz. Eine Lizenz ist an das Gerät mit der SN gebunden, für welches sie erworben wurde. Lizenzen sind nicht übertragbar
** = Hardware

Zusammenfassung technischer Details

• Display
• Hardware
• Anschlüsse
• Abmessungen
• Stromversorgung
• Optionen

• 65335 Farben
  2¼“ Bildschirm, 1200 nits
  320 x 240 Pixel Auflösung (QVGA)
  ALS, Photosensor zur Regelung der Hinterleuchtung

• Arm Cortex M4 Prozessor mit 160MHz
  1Mbit CAN-Bus zum Anschluss der Doppelsitzereinheit und von Optionen
  Inertialplattform (MEMS-Technologie):
  – 3 Achsen G-Masser (+/-8g)
  – 3 Achsen Kreisel
  56-Kanal GPS-Modul
  Hochauflösendes Vario
  Hochauflösender Höhensensor bis 16.000m (ca. 52.000ft)
  Logger mit unbeschränkter IGC-Zulassung
  PDA Schnittstelle auf RS232-Pegel und TTL-Pegel für PDA/PNA Geräte. Mit 5V-Stromversorgung
  Bluetooth integriert
  SD-Karten Slot
  Audioausgang mit Equalizer und Sprachausgabe

• FlarmPort. Ein- und Ausgang auf RS232-Pegel
  PDA-Port. Ein- und Ausgang auf RS232- und TTL-Pegel mit 5V Ausgang (max. 2A)
  6 digitale Eingänge (Vario/Sollfahrt, Fahrwerk, Bremsklappen,…)
  1Mbit CAN-Bus zum Anschluss der Doppelsitzereinheit und von Optionen
  Audio Ausgang
  Bluetooth-Antennenport
  GPS-Antennenport

• Standard Luftfahrtausschnitt 57 mm (2¼“)
  Panelausschnitt S10
  Außenabmessungen:
   – 61x61x70 mm (ohne Stecker)
  Gewicht ca. 345g

• Eingang 10 – 16 VDC
  Stromverbrauch S10 bei 12 V
   – ca 230 mA (min. Hinterleuchtung, ohne Audio)
   – ca 370 mA (max. Hinterleuchtung, ohne Audio)
  Stromverbrauch S10D bei 12 V
   – ca 90 mA (min. Hinterleuchtung)
   – ca 140 mA (max. Hinterleuchtung)
  Backup-Batterie integriert für ca. 3h Flugzeit

• Doppelsitzer Zweitsystem: S10D mit Drucktastern und Drehschaltern, S100D alternativ möglich
  3D Windberechnung in Echtzeit über HAWK (optionale Freischaltung)
  Fernbedienung zur Montage als Knüppelgriff
  Wölbklappensensor
  Lagereferenzanzeige über AHRS nach Freischaltung (bei HAWK Freischaltung inkl.)
  Bridge an diverse Funkgeräte, ACD57 oder für NMEA out
