Bridge 232

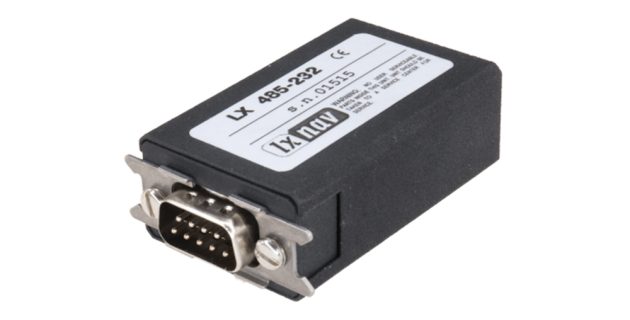

Bild zeigt nur eine Bauform, je nach Endgerät unterschiedlich



Funk- und Transponderbridge

Funkgeräte und Transponder mit LX80xx / LX90x verbinden

Anschluß an den RS485 Bus • Zur Verbindung an fast alle gängigen Funkgeräte (8.33 kHz) und Transponder (Mode-S) • einfache Installation

Mit der Bridge können Sie:
  • Funkgeräte aus der unten stehenden Liste über ein LX80xx/LX90xx bedienen
  • Frequenzen an diese Funkgeräte automatisch übergeben lassen
  • bestimmte Mode-S Transponder über ein LX80xx/LX90xx bedienen
  • NMEA-Daten an Mode-S Transponder übergeben (für ADS-B out)

    • Liste unterstützter Geräte

    Gerätetyp
    Name
    Hersteller
    Test?
    Bemerkungen
    Funk TQ

  • KRT2
    		•
    Minimum Version für KRT2 mit LCD-Display: 6.18
    Minimum Version für KRT2 mit Farbdisplay: 7.03
    Funk Becker

  • AR6201
  • AR6203
    		•
    Geräte mit SN ca. < 03000 benötigen Update ¹)
    Funk Trig

  • TY91
  • TY92
    		•
    Minimum Version für das Funkgerät: 1.5
    Minimum Version für den Bedienkopf: 1.4
    Funk f.u.n.k.e.

  • ATR833
    		•
    Minimum Version ist 6.4 ²)
    Funk Garmin

  • SL40
    		•
    Test nach Eingang eines Versuchsgerätes
    Transponder Becker

  • BXP6402
    		•
    Transponder Trig

  • TT21
  • TT22
    		•
    Bedienung über LX geht nur ohne Bedienkopf (nicht zul.)
    Transponder f.u.n.k.e.

  • TRT800
    		•
    Nur Übergabe von NMEA-Daten



    1.) Becker AR 6201 mit Seriennummer ca. < 03000 können ohne Update nicht verbunden werden. Genau kann das festgestellt werden, indem man in das Setupmenü des Funkgerätes geht. Dazu drücken Sie die Taste MDE während Sie einschalten. Geben Sie dann das Passwort 6435 ein und drücken Sie STO. Gehen Sie zum Item "Configuration" Dort muß es einen sog. Tandem Modus geben. Ist dieser Menüeintrag nicht vorhanden, muß ein Update durchgeführt werden. Ist dieser Menüeintrag vorhanden, so muß er aktiviert werden (Haken in CheckBox bei TANDEM), damit die Kommunikation funktioniert. Weiteres siehe Handbuch Becker und Installationshandbuch LXxxxx.
    2.) Alle f.u.n.k.e. ATR833 mit vier Drehschaltern zur Bedienung benötigen ein Upgrade. Bitte kontaktieren Sie den Hersteller hierzu
    Hersteller:LXNAV
    Datum: Oktober 03, 2017
